Pracownia obróbki ubytkowej

Drukuj

Obróbka ubytkowa ze względu na uzyskiwane efekty jest najczęściej stosowaną techniką kształtowania ostatecznej postaci geometrycznej części maszyn wytwarzanych technologiami formującymi lub przyrostowymi. Zapewniane dokładności wymiarowe, kształtu oraz jakość powierzchni elementów obrabianych ubytkowo odpowiadają wymaganiom narzuconym na etapie ich projektowania. Elementy urządzeń technicznych po obróbce wykończeniowej charakteryzują się oczekiwanymi właściwościami.
W ramach realizacji projektu LAPROMAW zakupiono szereg urządzeń, które uzupełniły dotychczasowe wyposażenie Pracowni.

Najważniejszymi elementami pracowni są:

1. Centrum frezarsko – tokarskie, składające się z dwóch nowoczesnych obrabiarek sterowanych numerycznie: tokarki ST-20 CNC i czteroosiowej frezarki VF-2 CNC firmy HAAS

zapewnia możliwość prowadzenia kompleksowej ubytkowej obróbki wykończeniowej skrawaniem elementów wytwarzanych między innymi za pomocą laserowej techniki przyrostowej (LENS) z zaawansowanych materiałów konstrukcyjnych (zakupione w ramach projektu LAPROMAW)

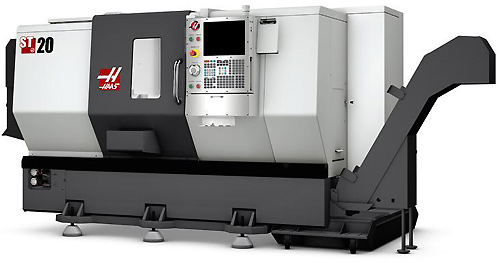

Podstawowa charakterystyka techniczna tokarki ST-20 CNC:

  • max średnica nad łożem (mm)
  • max średnica nad suportem (mm)
  • max średnica skrawania (mm)
  • max długość skrawania (mm)
  • przelot wrzeciona (mm)
  • max moc wrzeciona (kW)
  • max obroty wrzeciona (obr/min)
  • max moment obrotowy (Nm)
  • głowica rewolwerowa
  • liczba narzędzi
  • dialogowe wsparcie programowania
  • sterowanie CNC
  • dokładność pozycjonowania (mm)
  • powtarzalność (mm)
  • konik sterowany hydraulicznie
  • sonda do pomiaru narzędzi
  • taśmowy wyrzutnik wiórów
800
525
380
520
50
15
4000
209
BOT
12
VQC
HAAS (kompatybilne do FANUC)
±0,005
±0,0025
PTS-1
TPS

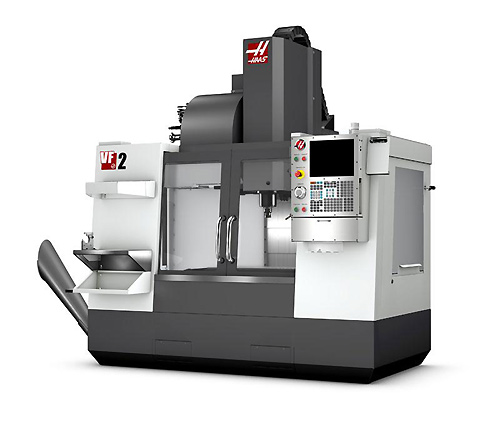

Podstawowa charakterystyka techniczna frezarki VF-2 CNC:

  • przejazd X (mm)
  • przejazd Y (mm)
  • przejazd Z (mm)
  • max moc wrzeciona (kW)
  • max obroty wrzeciona (obr/ min)
  • max moment obrotowy (Nm)
  • stożek
  • magazyn
  • dialogowe wsparcie programowania
  • sterowanie CNC
  • dokładność pozycjonowania (mm)
  • powtarzalność (mm)
  • stół obrotowy
  • zestaw sond do pomiaru narzędzi i detalu
  • śrubowy wyrzutnik wiórów
760
400
508
15
7500
102
ISO 40
20
VQC
HAAS (kompatybilne do FANUC)
±0,005
±0,0025
HRT160
WIPS-R

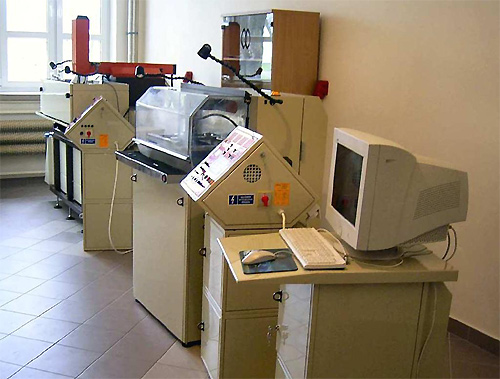

2. Centrum obróbki elektroerozyjnej składające się z trzech nowoczesnych obrabiarek sterowanych numerycznie: drążarki drutowej BP09d (zakupiona w ramach projektu LAPROMAW), drążarki drutowej BP97d i drążarki wgłębnej BP2000 firmy ZAP BP przeznaczone do kształtowania postaci geometrycznej elementów i części urządzeń technicznych z nowoczesnych tworzyw konstrukcyjnych między innymi ze stopów i spieków na osnowie faz międzymetalicznych z układów Fe-Al, Ni-Al oraz Ti-Al, których obróbka ubytkowa mechaniczna jest często niemożliwa.



 Podstawowa charakterystyka techniczna drążarek BP97d i BP09d:

  • wymiary stołu do mocowania detalu (mm)
  • pole programowania (mm)
  • dokładność pozycjonowania (mm)
  • amplituda prądu drążenia – wybiórczo (A)
  • dielektryk
  • max kąt cięcia  (O)
  • max wysokość cięcia (mm)
  • wiertarka elektroerozyjna
400x290
300x180
±0,01
8, 16, 24, 40, 56, 72
woda dejonizowana
±25
120
WE1

Podstawowa charakterystyka techniczna drążarki BP2000:

  • zakres przesuwu w osiach X, Y, Z (mm)
  • wysokość obrabianego detalu (mm)
  • dokładność pozycjonowania (mm)
  • max amplituda prądu drążenia (A)
  • dielektryk
  • max ciężar obrabianego detalu (kg)
800x300x250
250
±0,02
50
nafta kosmetyczna
400

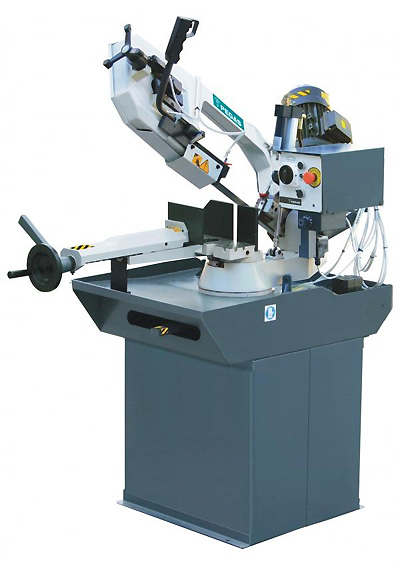

3. Przecinarka taśmowa PEGAS 220x250 GH-R

przeznaczona do cięcia profili i prętów z tworzyw konstrukcyjnych (zakupiona w ramach projektu LAPROMAW)

Podstawowa charakterystyka techniczna:

  • zakres cięcia do
  • szerokość cięcia
  • opadanie ramienia grawitacyjne z regulacją prędkości na tłumiku, podnoszenie ramienia ręczne,
  • imadło sterowane ręcznie,
  • możliwość cięcia pod kątem
  • taśma
  • moc całkowita (kW)
Ø220mm,
250mm,




0o - 45o - 60o,
2450x27x0,9,
1,1

4. Pozostałe elementy wyposażenia Pracowni:

  • tokarka kłowa uniwersalna TUM-35E1,
  • szlifierka do płaszczyzn SPC-20
  • szlifierka narzędziowa NUA-25,
  • wiertarko – frezarka FP-48SP
  • zestaw do spawania mikroplazmowego PlasmaModul 10 + Transtig 800 job
